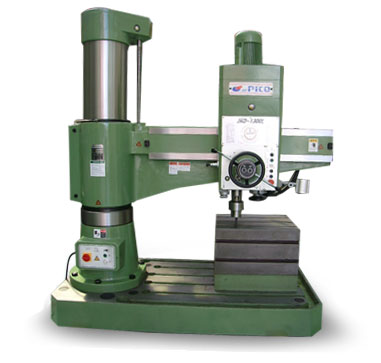

주요취급품목 > 레디알 > JRD-1300L |
|
|
|
 |
|
|
 |
·
Spindle Motor:4kw
·
Drilling:60mm
·
Tapping:45mm |
|
|
 |
|
|
| 사양(SPECIFICATION) |
UNIT |
JRD-1300L |
| 드릴 능력 |
강 |
mm |
50 |
| 주철 |
mm |
60 |
| 태핑 능력 |
강 |
mm |
M30 |
| 주철 |
mm |
M45 |
| 보링 능력 |
강 |
mm |
100 |
| 주철 |
mm |
180 |

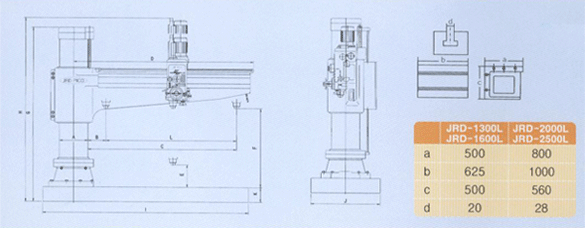

| 컬럼 직경 (A) |
mm |
380 |
| 주축 중심에서 컬럼면까지의 거리 |
Min(B) |
mm |
350 |
| Max(C) |
mm |
1300 |
| 컬럼 중심에서 암 끝까지의 거리 (D) |
mm |
1800 |
| 베이스면에서 주축까지의 거리 |
Min(E) |
mm |
320 |
| Max(F) |
mm |
1220 |
| 기계 높이 (G) |
mm |
2350 |
| 기계 최대 높이 (H) |
mm |
2840 |
| 베이스의 크기 (I/J) |
mm |
2150 X 990 |
| 암 상,하 이동거리 |
mm |
580 |
| 베이스의 작업면의 크기 |
mm |
1750 X 988 |
| 중 량 |
kg |
3000 |
| 주축 및 슬리브 직경 |
mm |
80 |
| 주축 상, 하 이동거리 |
mm |
350 |
| 주축의 테이퍼 |
MT |
#5 |
| 주축 회전 변환수 |
Step |
16 |
| 주축 회전수 범위 |
r.p.m |
25~2000 |
| 주축 이동속도 변환수 |
Step |
16 |
| 주축 이동속도 범위 |
mm/rev |
0.04~3.20 |
| 주축 전동기 |
kw |
4 |
| 암 상, 하 전동기 |
kw |
1.5 |
| 클램프 전동기 |
kw |
0.75 |
| 절삭유 펌프 |
w |
0.09 |
|
|
|
 |
|
|
| 작업테이블,공구박스,절삭유장치 |
|
 |
|
|
| 드릴테이퍼셋트 |
|
|
|
|
|
|
